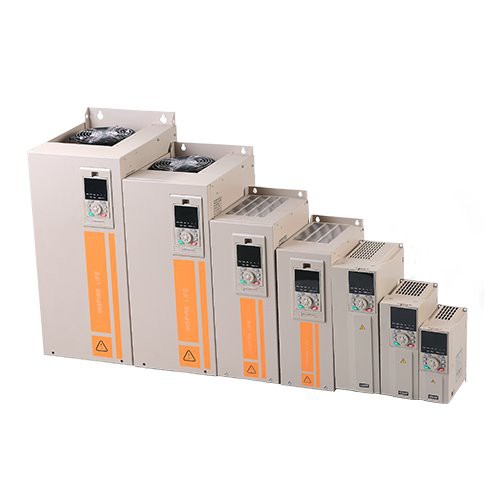

VF کنٹرول VFD (وولٹیج فریکوئنسی کنٹرول ویری ایبل فریکونسی ڈرائیو) ایک ایسا آلہ ہے جو AC موٹر کی رفتار کو اس کے ان پٹ وولٹیج اور فریکوئنسی کو ایڈجسٹ کرکے کنٹرول کرتا ہے۔
تفصیلات
|
VFD قسم |
HZ800SF |
HZ300A |
HZ800 |
|
ڈرائیو کنٹرول موڈ |
VF/ موجودہ بند لوپ ویکٹر/ویلوسٹی بند لوپ ویکٹر |
VF/ موجودہ بند لوپ ویکٹر |
VF/ موجودہ بند لوپ ویکٹر/ویلوسٹی بند لوپ ویکٹر |
|
ایک جیسی طاقت torque موازنہ شروع کر رہا ہے |
★★★★★ |
★★★★ |
★★★★★ |
|
ٹارک کنٹرول |
√ |
√ |
√ |
|
شیل کا رنگ |
براؤن |
سیاہ |
سیاہ |
|
پاور رینج |
تین-فیز 380V: 0.75 کلو واٹ ~ 110 کلو واٹ |
سنگل-فیز 220V: 0.4 کلو واٹ ~ 75 کلو واٹ تین-فیز 380V: 0.75 kw ~ 710 kw |
سنگل-فیز 220V: 0.4 کلو واٹ ~ 75 کلو واٹ تین-فیز 380V: 0.75 kw ~ 710 kw |
|
آپریٹنگ کی بورڈ |
دوہری قطار ڈسپلے/LCD شٹل پوٹینومیٹر |
سنگل قطار ڈسپلے سایڈست پوٹینومیٹر |
سنگل قطار ڈسپلے سایڈست پوٹینومیٹر |
|
ہم وقت سازی کی شرح کا حجم |
★★★ |
★★★★ |
★★★★ |
|
ملٹی فنکشن ان پٹ ٹرمینلز کی تعداد |
8 |
8 |
8 |
|
ینالاگ مقدار ان پٹ کی مقدار |
2 |
2 |
2 |
|
ینالاگ مقدار آؤٹ پٹ کی مقدار |
2 |
2 |
2 |
|
ریلے آؤٹ پٹ کی مقدار |
2 |
2 |
2 |
|
485 مواصلات |
√ |
√ |
√ |
|
ماڈیول/سنگل ٹیوب |
ماڈیول |
ماڈیول |
ماڈیول |
|
ایک بیرونی توسیعی کارڈ منسلک ہے۔ |
X |
X |
سپورٹ توسیعی کارڈ (PG/IO) |
درخواست
پنکھے اور پمپ کے نظام: پنکھے اور پمپ جو نظام میں استعمال ہوتے ہیں جیسے ایئر کنڈیشنگ، وینٹیلیشن، پانی کی فراہمی، اور بہاؤ اور دباؤ کو منظم کرنے کے لیے گندے پانی کی صفائی۔
ہلکا-لوڈ صنعتی سامان: صنعتی ایپلی کیشنز کے لیے موزوں ہے جن میں رفتار کے ضابطے کی ضرورت ہوتی ہے، جیسے کنویئر بیلٹ اور ہلکی مشینری۔
مستقل اسپیڈ کنٹرول سسٹم: ایسے آلات میں جہاں ٹارک کی ضرورتیں زیادہ نہیں ہیں، جیسے عام واٹر پمپ، ایئر کنڈیشنگ، اور وینٹیلیشن سسٹم، VF کنٹرول VFD موثر رفتار کنٹرول فراہم کرتا ہے۔
تصویریں
اکثر پوچھے گئے سوالات
سوال: VF کنٹرول VFD کس قسم کی ایپلی کیشنز کے لیے موزوں ہے؟
A: VF کنٹرول VFD بنیادی طور پر ایپلی کیشنز جیسے پنکھے، پمپ، اور روشنی-لوڈ صنعتی آلات میں استعمال ہوتا ہے۔ یہ ان حالات کے لیے موزوں ہے جہاں درست رفتار کنٹرول کے تقاضے زیادہ نہ ہوں، جیسے ایئر کنڈیشنگ سسٹم، وینٹیلیشن سسٹم، اور عام واٹر پمپ۔
سوال: VF کنٹرول VFD کیسے کام کرتا ہے؟
A: VF کنٹرول VFD ان پٹ وولٹیج اور فریکوئنسی کو ایڈجسٹ کر کے موٹر کی رفتار کو کنٹرول کرتا ہے، ہموار رفتار ریگولیشن حاصل کرنے کے لیے ایک مستقل وولٹیج-سے-تعدد کا تناسب برقرار رکھتا ہے۔
سوال: VF کنٹرول VFD اور متغیر فریکوئنسی ڈرائیوز کی دیگر اقسام میں کیا فرق ہے؟
A: ویکٹر کنٹرول VFD یا بند-لوپ کنٹرول سسٹم کے برعکس، VF کنٹرول VFD بنیادی طور پر رفتار کے ضابطے کے لیے ایک مقررہ وولٹیج-سے-تعدد کے تناسب پر انحصار کرتا ہے۔ یہ ان ایپلی کیشنز کے لیے موزوں ہے جہاں ٹارک کنٹرول کی ضروریات زیادہ نہیں ہیں، اس کی قیمت کم ہے، اور انسٹال اور چلانے میں آسان ہے۔
سوال: VF کنٹرول VFD توانائی کی کارکردگی کو کیسے بہتر بناتا ہے؟
A: اصل بوجھ کے تقاضوں کو اپنانے کے لیے موٹر کی رفتار کو ایڈجسٹ کرکے، VF کنٹرول VFD روایتی آغاز سے منسلک توانائی کے ضیاع سے بچتا ہے-اسٹاپ کنٹرول، آلات کے آپریشن کو بہتر بناتا ہے، اور توانائی کی بچت کے اثرات کو حاصل کرتا ہے-۔
